Общая
информация
Классифицирующие комплексы со статической зоной сепарации (КС) применяются для получения тонкодисперсных порошков заданного фракционного состава в диапазоне крупности от 50 до 400 мкм.
Крупность продуктов разделения регулируется как углом поворота лопаток классификатора, закручивающих поток, так и путем изменения величины воздушного потока.
Эксплуатация классификаторов продемонстрировала:
- - высокую эффективность,
- - надежность в работе,
- - простоту обслуживания,
- - высокое качество разделения.
ПРЕИМУЩЕСТВА
- - диапазон крупности от 50 до 400 мкм;
- - высокая точность разделения фракций;
- - отсутствие дорогостоящих и быстроизнашивающихся деталей;
- - отсутствие механизмов вибрации при разделении;
- - высокая эффективность;
- - малая энерго- и металлоемкость;
- - надежность;
- - простота обслуживания;
- - возможность изменения границ разделения в процессе работы;
ПРИНЦИП ДЕЙСТВИЯ
Разделение материала происходит вследствие взаимодействия центробежной силы и силы аэродинамического сопротивления, действующих на частицу материала. Проходя через тангенциально установленные лопатки, пылегазовый поток закручивается. Крупные частицы под действием центробежных сил отбрасываются на периферию классификатора и опускаются вдоль стенок, а мелкие выносятся из классификатора воздушным потоком, а затем осаждаются в циклонах.
Регулирование крупности продуктов разделения осуществляется путем изменения угла установки поворотных лопаток и величины воздушного потока.

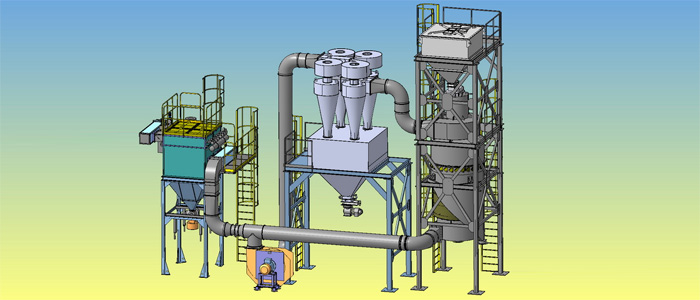

Классификаторы такого типа применяются как в виде отдельных классифицирующих комплексов, так и в комбинации с мельницами для измельчения рудных и нерудных материалов.
СФЕРА ПРИМЕНЕНИЯ
Классифицирующие комплексы данного типа используются для получения различных мелкодисперсных порошкообразных материалов.
Некоторые сферы применения:
- • получение высокомарочных цементов;
- • получение пигментов красок;
- • получение наполнителей;
- • получение мелкодисперсных компонентов сухих строительных смесей;
- • получение добавок в цемент на основе шлаков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Эксплуатация классификаторов в течение ряда лет продемонстрировала их высокую эффективность, надежность в работе и простоту обслуживания.
Показатели |
Значение | ||||
Модель |
КС-2.001 |
КС-2.002 |
КС-2.003 |
КС-2.004 | |
Производительность, т/ч |
5 |
20 |
15 |
50 | |
Граничная крупность продуктов разделения, мм |
0,4-0,06 |
0,4-0,06 |
0,4-0,05 |
0,4-0,06 | |
Расход воздуха, тыс. м3/ч |
6 |
22 |
12 |
30 | |
Гидравлическое сопротивление, кПа |
1-2 |
1-2 |
1-2 |
1-2 | |
Габаритные размеры, мм |
длина |
1200 |
2400 |
1900 |
2500 |
ширина |
1100 |
2300 |
1900 |
2500 | |
высота |
2200 |
5800 |
4200 |
6100 | |
Масса, т |
0,8 |
1,5 |
1,4 |
3,0 |
