Общая
информация

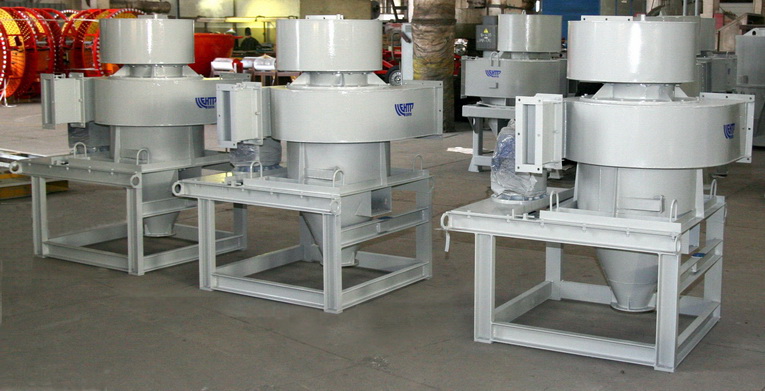

Воздушно-центробежные классификаторы с динамической зоной сепарации (КЦ) применяются для получения тонкодисперсных порошков заданного фракционного состава в диапазоне крупности от 5 до 80 мкм.
Классификаторы данного типа используются для получения высококачественных наполнителей, пигментов, высокомарочных цементов, микроталька и других материалов.
Регулирование крупности продуктов разделения осуществляется варьированием частоты вращения разгонного ротора, а также путем изменения величины воздушного потока.
Эксплуатация классификаторов продемонстрировала:
- - высокую точность разделения
- - надежность в работе
- - простоту обслуживания
- - высокие показатели качества готовых продуктов.
Классифицирующие комплексы КЦ не требуют сложного технического обслуживания, фактический коэффициент использования оборудования достигает 0,9.

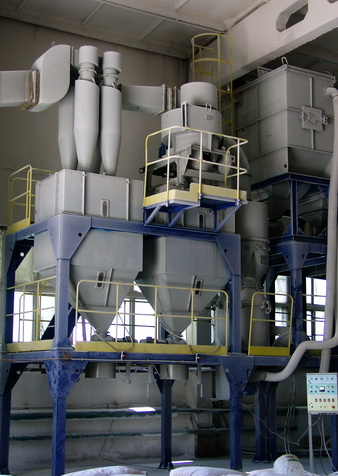

Классифицирующие комплексы КЦ представляют собой последовательную технологическую систему классификации, основанную на модульных аппаратах, обеспечивающих высокие показатели работы, простоту эксплуатации, малую занимаемую площадь и энергоемкость.
ПРЕИМУЩЕСТВА
-
диапазон крупности от 5 до 80 мкм;
- высокая точность разделения фракций;
- отсутствие дорогостоящих и быстроизнашивающихся деталей;
- отсутствие механизмов вибрации при разделении;
- высокая эффективность;
- плавная бесступенчатая настройка границ разделения;
- малая энерго- и металлоемкость;
- надежность;
- простота обслуживания;
- возможность изменения границ разделения в процессе работы.
ПРИНЦИП ДЕЙСТВИЯ
Под действием преобладающей центробежной силы крупные частицы материала выводятся на периферию зоны классификации и опускаются под действием силы тяжести в сборник грубого продукта. Частицы размером меньше граничной крупности увлекаются потоком воздуха внутрь ротора и в виде пылевоздушного потока выносятся из классификатора через выходной патрубок, а затем улавливаются в системе пылеосаждения.
Крупность продуктов разделения регулируется как варьированием частоты вращения разгонного ротора, так и путем изменения величины основного и вторичных воздушных потоков, поступающих через перечистные патрубки и патрубок вторичного потока.
СФЕРА ПРИМЕНЕНИЯ
Классифицирующие комплексы данного типа используются для получения различных мелкодисперсных порошкообразных материалов.
Некоторые сферы применения:
- · получение высокомарочных цементов;
- · получение пигментов красок;
- · получение наполнителей;
- · получение мелкодисперсных компонентов сухих строительных смесей;
- · получение добавок в цемент на основе шлаков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Эксплуатация комплексов КЦ в течение ряда лет продемонстрировала их высокую эффективность, надежность в работе и простоту обслуживания.
|
Показатели |
Значение | |||||
|
Модель |
КЦ-0,3.004 |
КЦ-0,4.002 |
КЦ-0,6.007 |
КЦ-0,8.003 |
КЦ-0,8.004 | |
|
Производительность, т/ч, не более |
1 |
2 |
5 |
25-40 |
20-30 | |
|
Граничная крупность продуктовразделения, мм |
0,05-0,01 |
0,06-0,01 |
0,06-0,01 |
0,08-0,01 |
0,08-0,01 | |
|
Расход воздуха, тыс. м3/ч |
1,5 |
5 |
8 |
25-32 |
20-25 | |
|
Гидравлическое сопротивление, кПа |
1-3 |
1-3 |
3 |
2-3 |
2-3 | |
|
Установленная мощность, кВт |
2,2 |
7,5 |
11 |
18,5 |
15 | |
|
Габаритные размеры, мм |
длина |
960 |
145 |
180 |
220 |
220 |
|
ширина |
640 |
110 |
120 |
170 |
170 | |
|
высота |
115 |
170 |
190 |
320 |
280 | |
|
Масса, т |
0,19 |
0,77 |
1,05 |
2,42 | ||
