  • Общая
    информация
Измельчительные комплексы КИ на газостатической опоре обеспечивают получение до 40 т/ч нескольких узких фракций конечного продукта в требуемом диапазоне крупности (-0,02 … -0,5 мм).
Измельчительные комплексы КИ успешно применяются в производстве минерального порошка, цемента, микропорошка микрокальцита и т.д.

Способ центробежно-ударного измельчения, реализуемый в измельчительных комплексах «НПО Центр» позволяет получить материал, характеризующийся качественными показателями, недостижимыми с помощью других видов измельчения.
Комплекс измельчительный - заглавная2.jpg

Измельченный продукт обладает высокой удельной поверхностью и физико-химической активностью частиц, имеет заданный узкий гранулометрический состав.

Снижение удельной энергоемкости и отсутствие переизмельченных классов обеспечивается за счет итерационного (непрерывного) цикла работы комплекса КИ – «измельчение – отделение - непрерывное выведение готового продукта из процесса помола».

По сравнению с другими способами измельчения материалов снижение затрат электроэнергии составляет от 12 до 56%.

ПРЕИМУЩЕСТВА

Материал, получаемый на мельницах НПО Центр»  Комплекс измельчительный - заглавная.jpg отличается узким гранулометрическим составом (низким содержанием как крупных, так и мелких фракций).

За счет центробежно-ударного способа измельчения частицы имеют однородную изометрическую форму с хорошо развитой поверхностью. Это способствует получению прочных и качественных изделий при снижении материальных и энергетических затрат.

Стабильность характеристик помола: качество продукции не зависит от состояния и степени износа быстроизнашиваемых элементов и оборудования.

Узкий заданный гранулометрический состав во всем возможном диапазоне крупности помола (от -0,02 до -0,5 мм).

Возможность получения нескольких фракций готового продукта одновременно.

Получение продуктов изометрической формы с повышенной активностью частиц.

Малое энергопотребление. Комплекс измельчительный1.jpg

КИ в базовой комплектации оснащен современной АСУ и интерактивной панелью управления, системой анализа работы, протоколирования и сбора статистики, учитывающего различные варианты и требуемые параметры конечного продукта.

Регулирование тонины помола и распределения продуктов по крупности без остановки работы комплекса.

Индивидуальная комплектация, в зависимости от свойств материалов, крупности продуктов, требованиям к массогабаритным характеристикам.

 Возможность внедрения в действующие технологические линии.

ПРИНЦИП ДЕЙСТВИЯ

Измельчительные комплексы КИ представляют собой согласованную модульную систему агрегатов: мельниц, вентиляторов, циклонов, классификаторов, фильтров, систем автоматики и управления.

Исходный продукт подается во вращающийся ускоритель. Получив необходимую для измельчения окружную скорость, вылетает из ускорителя ударяется об отбойную поверхность камеры дробления и разрушается.
Затем подхватывается воздушным потоком и выносится в классификатор, входящий в состав мельниц, где происходит его разделение.
Недоизмельченный материал возвращается на домол, материал требуемой крупности выносится в циклоны, где осаждается и попадает в бункер готового продукта.

Такая схема позволяет существенно улучшить экономические показатели процесса помола, снизить удельную энергоемкость, не допустить переизмельчения за счет непрерывного выведения готового продукта и повысить качественные показатели получаемого материала. Требуемую крупность можно регулировать в процессе работы без остановки оборудования.

Оборудование измельчительного комплекса не вызывает пыления т.к. работает под разряжением.

Расход воздуха минимизирован за счет замкнутой схемы использования воздушных потоков.

В атмосферу сбрасывается лишь незначительная часть воздуха, используемого в процессе помола.

Перед попаданием в атмосферу воздух проходит многоступеньчатую систему очистки и соответствует всем экологическим нормам и требованиям.
фото 3D КИ 2.jpg

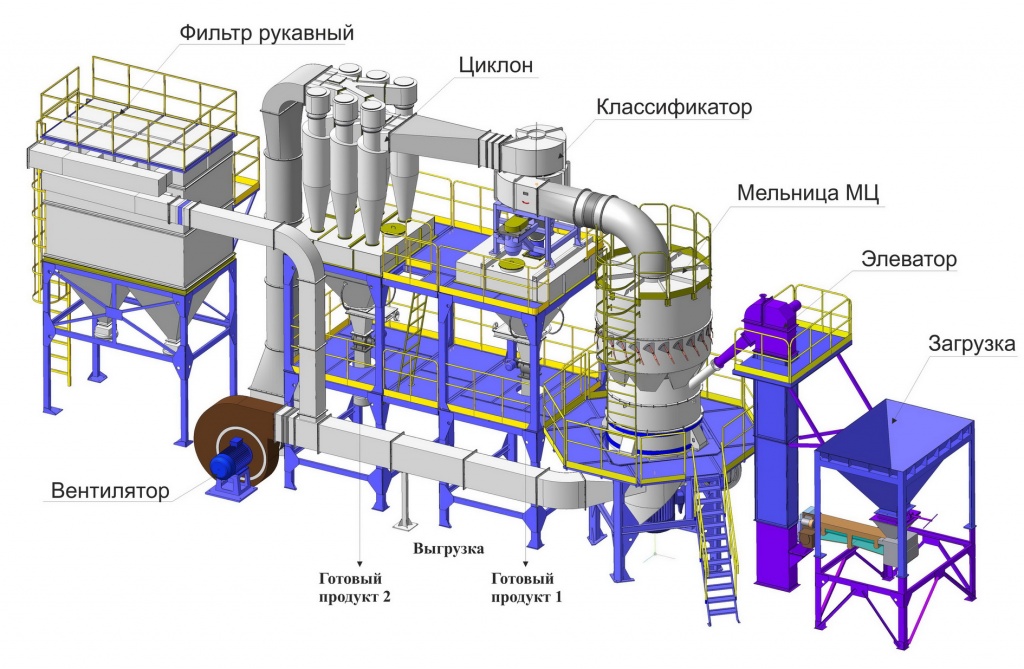

Структурная схема комплекса


Структурная схема не является исчерпывающей. Для разработки конкретной схемы, определения типоразмера, исполнения и комплектации оборудования наиболее полно отвечающего Вашим потребностям необходимо обратиться к специалистам нашей компании либо заполнить опросный лист и выслать его в наш адрес.

Центробежно-ударная мельница на газостатической опоре МЦ
Ударно-центробежные мельницы предназначены для сухого измельчения рудных и нерудных материалов любой крепости и твердости.

Центробежно-ударная мельница МЦ может быть использована независимо от остальных элементов комплекса, как отдельный агрегат в существующих технологических линиях. Для выбора решения о целесообразности применения МЦ в заданной линии обратиться к специалистам нашей компании.

Принцип работы:

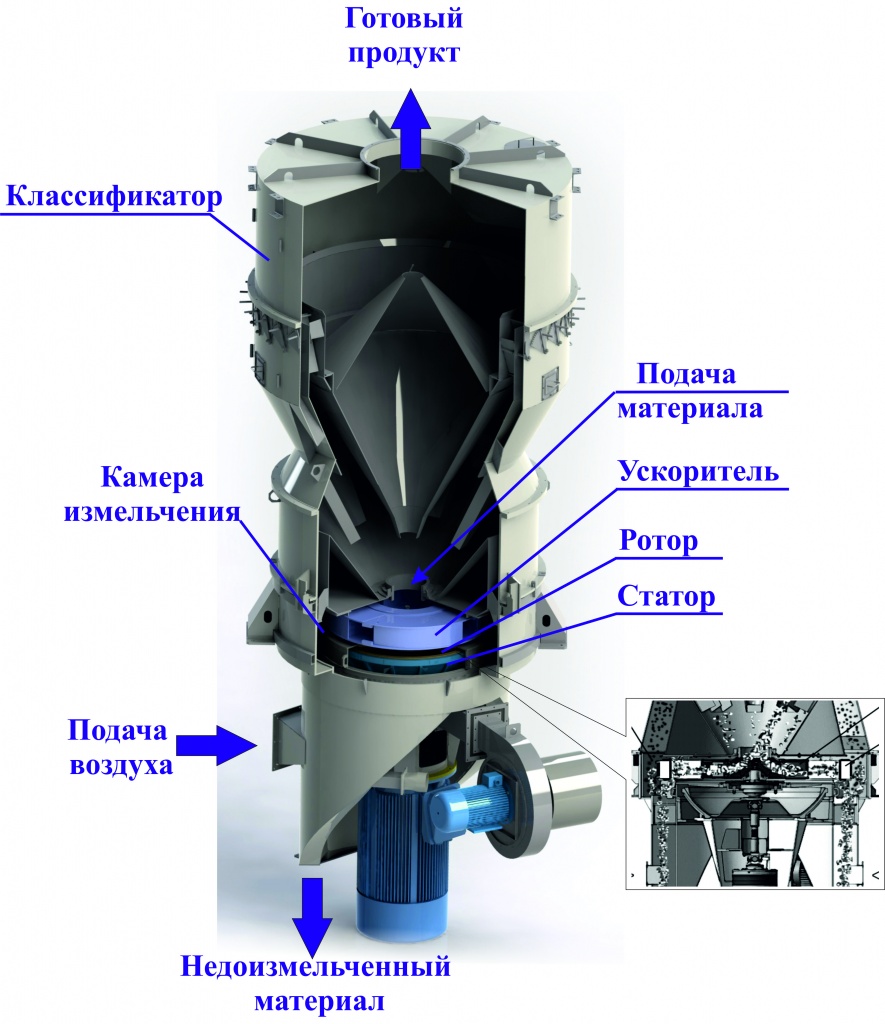

Вентилятором высокого давления создается давление воздуха для образования “газового подшипника” (воздушного зазора) между ротором и статором. Двигатель через карданную передачу приводит в движение ускоритель мельницы.

Мельница принцип работы.jpgИсходный продукт дробления через загрузочную воронку подается на разделительный конус и распределяется по каналам ускорителя.

Получив необходимую окружную скорость, материал поступает в камеру дробления, где измельчается за счет удара о футеровочные поверхности и взаимосоударения частиц.

В камере дробления воздушным потоком производиться первичная классификация материала: отделение недоизмельченных частиц для возврата в мельницу.

Измельченный продукт выносится потоком воздуха во встроенный воздушной классификатор мельницы, где происходит процесс тонкого разделения полученного материала: выделенные недоизмельченные частицы возвращаются на доизмельчение в камеру дробления.

Частицы, удовлетворяющие заданному диапазону крупности, в виде пылевоздушной смеси, образовавшейся в процессе измельчения, подаются в технологическую схему измельчительного комплекса для разделения по фракциям и осаждения готового продукта.

СФЕРА ПРИМЕНЕНИЯ

Комплексы измельчительные применяются в тех отраслях производства, которые связаны с выпуском высококачественных тонкодисперсных порошков: PICT2858.JPG

  • - минеральных сырьевых материалов,
  • - компонентов сухих строительных смесей,
  • - утяжелителей,
  • - огнеупорных и абразивных масс,
  • - фармацевтических и химических компонентов.

Измельчительные комплексы КИ применяются для тонкого и сверхтонкого сухого измельчения материалов, для которых важны показатели качества продукта, его однородности и чистоты от примесей.

Комплекс КИ позволяет получать несколько классов порошков одновременно.

Применяются для измельчения следующих материалов:

Электрокорунд

Металлические шлаки

Уголь

Кварц

Известняк

Клинкер

Шунгит

Доломит

Гипс

Шлаки

Периклаз

Барит

Графит

Мрамор

Кальцит

Слюда

Брусит

Тальк

Бетонит

Волостонит

Стекло                     Полифосфат аммония













ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измельчительные комплексы успешно работают более чем на 100 предприятиях различных стран мира.

Показатели

Значение

Модель

 КИ-0,4

 КИ-0,63

 КИ-1,0

 КИ-1,25

 КИ-1,6

Производительность, т/ч

 0,05-1,0

 0,5-5,0

 1,5-10,0

  3,0-20,0

 5,0-40,0

Крупность питания, мм, до

10

20

25

25

25

Установленная мощность, кВт, не более

40

160

290

430

630

Габаритные размеры, мм, не более:

длина

ширина

высота

5000

4 000

4100

11000

4000

8700

14000

7000

9000

15000

8000

1000

15000

8500

11000

Масса, т

3,5

14,5

21

40

50




ЗАКАЗАТЬ ОБОРУДОВАНИЕ

За более подробной информацией о специфике оборудования, инжиниринговых услугах, либо пробных испытаниях по измельчению и классификации Вашего материала, пожалуйста, обращайтесь по телефону
+375 (44) 703 07 71 (Whatsapp, Viber)
Либо отправьте запрос на адрес marketing@npo-center.com
