Растяжка плазма.JPG
  • Общая
    информация

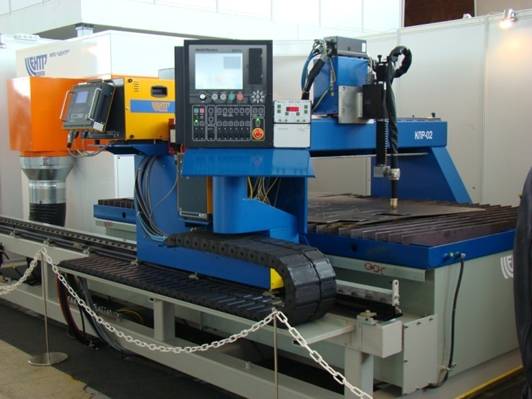

Комплекс предназначен для автоматизированного фигурного и линейного раскроя листового металлопроката из черных и цветных металлов с высокой точностью и гарантированным качеством реза согласно EN ISO 9013.

Преимущества

  • - обрабатываются любые металлы — черные, цветные, тугоплавкие сплавы и т. д.
  • - скорость резания малых и средних толщин в несколько раз выше скорости газопламенной резки
  • - небольшой и локальный нагрев разрезаемой заготовки, исключающий ее тепловую деформацию
  • - высокая чистота и качество поверхности разреза
  • - безопасность процесса (нет необходимости в баллонах с сжатым кислородом, горючим газом и т. д.)
  • - возможна сложная фигурная вырезка
  • - отсутствие ограничений по геометрической форме.

Предназначен для использования на предприятиях широкого профиля деятельности, требующих высокоточного раскроя листового металлопроката: заготовительные участки машиностроительных и строительных предприятий и др. В основу конструкции положены лучшие решения зарубежных аналогов.

Принцип действия

Плазменная резка — вид плазменной обработки материалов, при котором в качестве режущего инструмента вместо резца используется струя плазмы.

Между электродом и соплом аппарата, или между электродом и разрезаемым металлом зажигается электрическая дуга. В сопло подаётся газ под давлением в несколько атмосфер, превращаемый электрической дугой в струю плазмы с температурой от 5000 до 30000 градусов и скоростью от 500 до 1500 м/с. Толщина разрезаемого металла может доходить до 200 мм. Первоначальное зажигание дуги осуществляется высоковольтным импульсом или коротким замыканием между форсункой и разрезаемым металлом. Форсунки охлаждаются потоком газа (воздушное охлаждение) или жидкостным охлаждением. Воздушные форсунки как правило надежнее, форсунки с жидкостным охлаждением используются в установках большой мощности и дают лучшее качество обработки.

Используемые для получения плазменной струи газы делятся на активные (кислород, воздух) и неактивные (азот, аргон, водород, водяной пар). Активные газы в основном используются для резки чёрных металлов, а неактивные — цветных металлов и сплавов.


Наименование показателя

Значение показателя

1 Габаритные размеры разрезаемого листа, мм, не более

                             - длина

                             - ширина

3000

2000

2 Толщина разрезаемого листа, *  мм

0,5 - 40

3 Габаритные размеры рабочего стола, ** мм

                             - длина

                             - ширина

3200

2200

4 Установленная мощность комплекса, * кВт не более

47,5

5 Скорость перемещения портала, м/мин

20

6 Рабочий ток, * А

20 - 160

7 Точность позиционирования, мм, не хуже

0,10

8 Точность воспроизведения заданного контура, мм

± 0,05

9 Плазмообразующий газ***

воздух, азот, кислород, аргон + водород

10 Объем памяти, * Мб, не менее

512

11 Число резаков, * шт.

1-2

12Габаритные размеры комплекса, * мм, не более

                            - длина

                             - ширина

                             - высота

3200

3400

2100

13 Масса комплекса, * т, не более

4

  • * Значения показателей могут меняться в зависимости от комплектации.
  • ** Возможность наращивания длины стола до 12м.
  • *** Тип газов согласовывается с заказчиком..


КПР-01
